Tester misuratore alta tensione

MISURE RILEVANTI PER LA SICUREZZA SUL SISTEMA AT
AVL DITEST SICURO

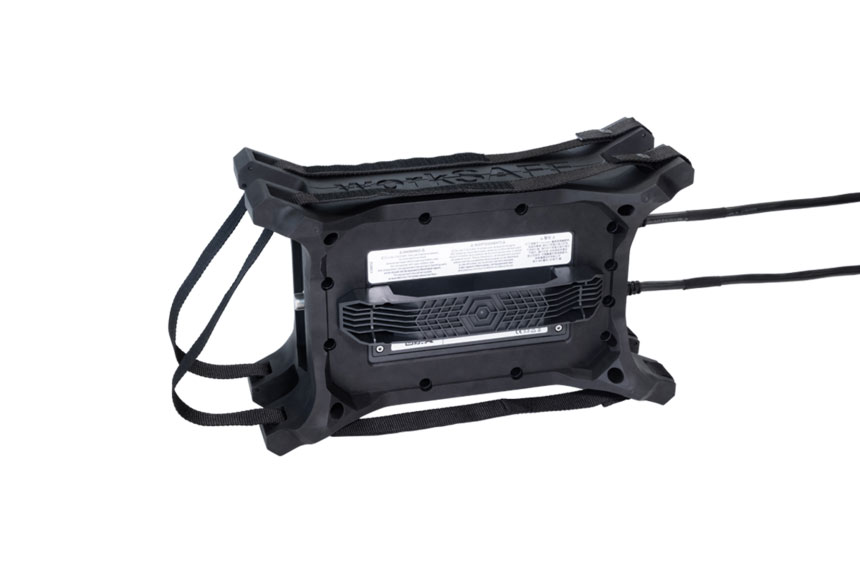

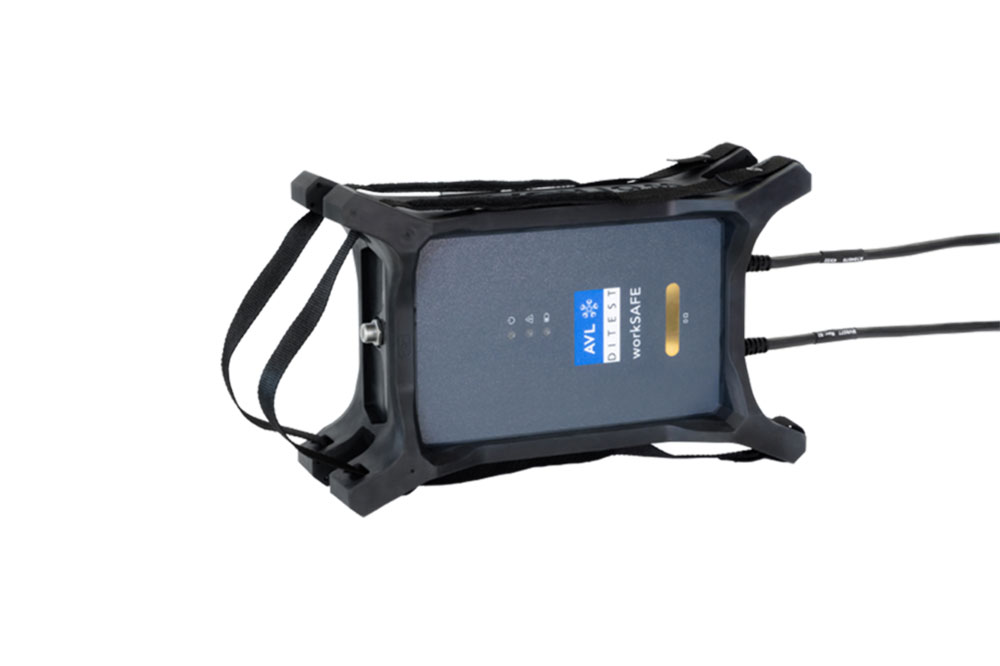

L'AVL DiTEST workSAFE viene utilizzato in officina per eseguire misurazioni rilevanti per la sicurezza sul sistema ad alta tensione di veicoli con trasmissione elettrica. In particolare tali misure comprendono la verifica dell'assenza di tensione, il controllo del collegamento equipotenziale e la misura della resistenza di isolamento.

workSAFE consente di verificare e documentare lo stato di assenza di tensione del veicolo in modo rapido e affidabile. Ciò è essenziale per eseguire in sicurezza i lavori di manutenzione o riparazione.

Con workSAFE è possibile controllare con precisione la compensazione equipotenziale, per evitare pericolose differenze di potenziale tra i diversi componenti del sistema ad alta tensione. Inoltre i difetti di isolamento possono essere rilevati in modo affidabile dal dispositivo di monitoraggio dell'isolamento solo in caso di corretta compensazione del potenziale. Per testare la resistenza di isolamento è necessario applicare una tensione di prova almeno uguale alla tensione della batteria del veicolo. workSAFE genera tensioni fino a 1500 V DC ed è quindi preparato per le future generazioni di veicoli.

È anche possibile misurare la resistenza di isolamento sul sistema attivo ad alta tensione secondo SAE J1766. workSAFE è disponibile anche in una versione adattata allo standard cinese GB 18384-2020. Dotato di una terza linea di misurazione collegabile, consente risultati di misurazione più rapidi e precisi per quanto riguarda la resistenza di isolamento.

CARATTERISTICHE IN BREVE
Verificare l'assenza di tensione
Misurazione della tensione fino a 1500 V DC/1000 V AC
Verifica del collegamento equipotenziale
Misura di capacità, induttanza, resistenza
Simulazione dei guasti di isolamento
Misurazione della resistenza di isolamento secondo ECE R100
Misura della resistenza di isolamento su sistemi AT attivi fino a 1500 V CC (SAE J1766, GB 18384)
